Kaip suprojektuoti dėžę grotelėms su ST mechanizmu

pridėta: 08-07-2026

Gerai suprojektuota dėžė yra ne tik visos konstrukcijos, bet ir metalinių grotelių ilgaamžio tvirtumo pagrindas. Šiame straipsnyje parodysime, kaip pasigaminti tvirtą lovos dėžę naudojant mūsų asortimento produktus.

Primename, kad tai tik patarimai žmonėms, neturintiems patirties gaminant lovas.

Dėmesio: patarimai taikomi metalinėms grotelėms su ST kėlimo mechanizmu, turinčiu 24 arba 48 lentjuostes (pavadinime BOCZNY arba BOX). Netaikomi produktui MULTIBOX dėl kitokio kėlimo mechanizmo. Skirtumus aprašėme straipsnyje: BOX ar MULTIBOX?

Dėžės gaminimas žingsnis po žingsnio

1 Dėžės matmenys

Prieš pradedant – iš kur atsiranda matmenų skirtumas?
Žemiau nurodyti matmenys turi papildomą atsargą. Kiekvieno produkto aprašyme nurodyti matmenys yra MINIMALŪS – mažiausi, kokie gali būti pritaikyti. Mes pasirenkame šiek tiek didesnę dėžę, kad būtų patogiau montuoti, o dėl to gali prireikti poveržlių arba tarpiklių tarp kėlimo mechanizmo ir lovos rėmo.

Naudojame 18 mm storio baldinę plokštę – kuo storesnė, tuo geriau.

Vidiniai dėžės matmenys:

Plotis: 820 / 920 / 1020 / 1220 / 1420 / 1620 / 1820 / 2020 mm (priklausomai nuo čiužinio matmenų)
Ilgis: 2020 mm
Aukštis: 400 mm

Dėžei sutvirtinti ir surinkti rekomenduojame:

2 Atramos grotelėms

Viengulėms grotelėms (80 / 90 / 100×200 cm) reikia 4 atramų (kampuose), o dvigulėms grotelėms (120–200×200 cm) – 5 atramų (kampuose ir po vidurine sija).

Pavyzdiniai priedai dvigulėms grotelėms:

4 vienetai metalinių kampinių laikiklių
4 vienetai kampinių laikiklių „Opole“

Kaip alternatyvą galima naudoti kampinius kablius.

Vidurinės sijos sutvirtinimas

Rekomenduojame padalyti dėžę į dvi kameras ir grotelėms atremti į plokštę. Tam galima naudoti:

Jei nedalijama į kameras, reikalingi papildomi sutvirtinimai ir reguliuojama kojelė po sija.

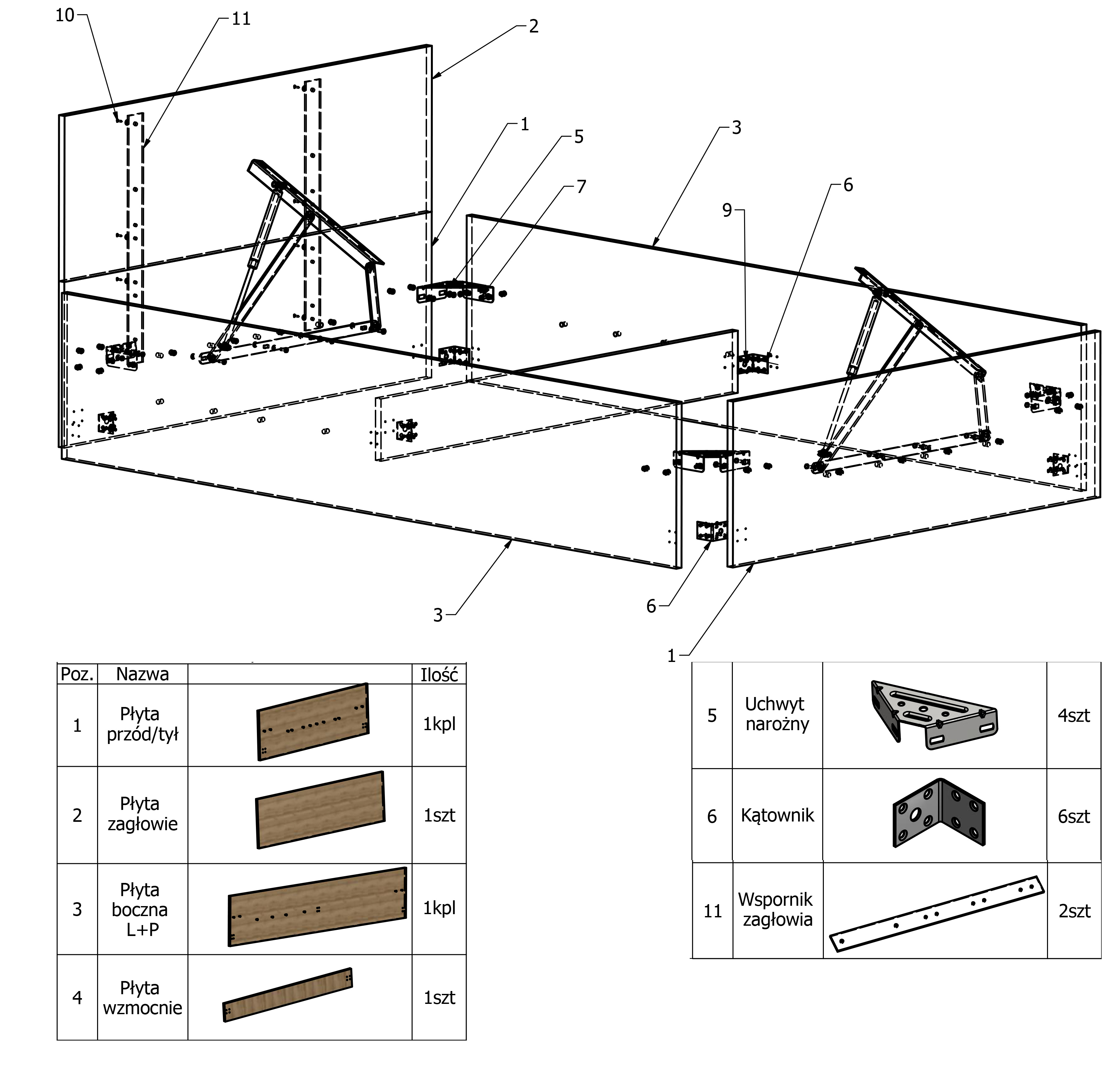

Lovos atramos – laikiklių ir sutvirtinimų išdėstymas

3 Skylės kėlimo mechanizmui

Svarbu – atkreipkite dėmesį gaminant baldą: produktų aprašymuose nurodyti mažesni, minimalūs dėžės matmenys (pvz., grotelėms 160×200 BOX minimalus matmuo yra 160×201 cm). Šiame projekte pasirinkome didesnę 162×202 cm dėžę – dėl to reikia naudoti poveržles arba tarpiklius tarp mechanizmo ir lovos plokštės. Žemiau pateiktos skylės galioja šiai didesnei dėžei.

Teisingas skylių suprojektavimas ir mechanizmo montavimas yra labai svarbūs. Rekomenduojame naudoti įsukamas įvores vietoj savisriegių.

Skylių atstumai šiame straipsnyje projektuojamai dėžei:

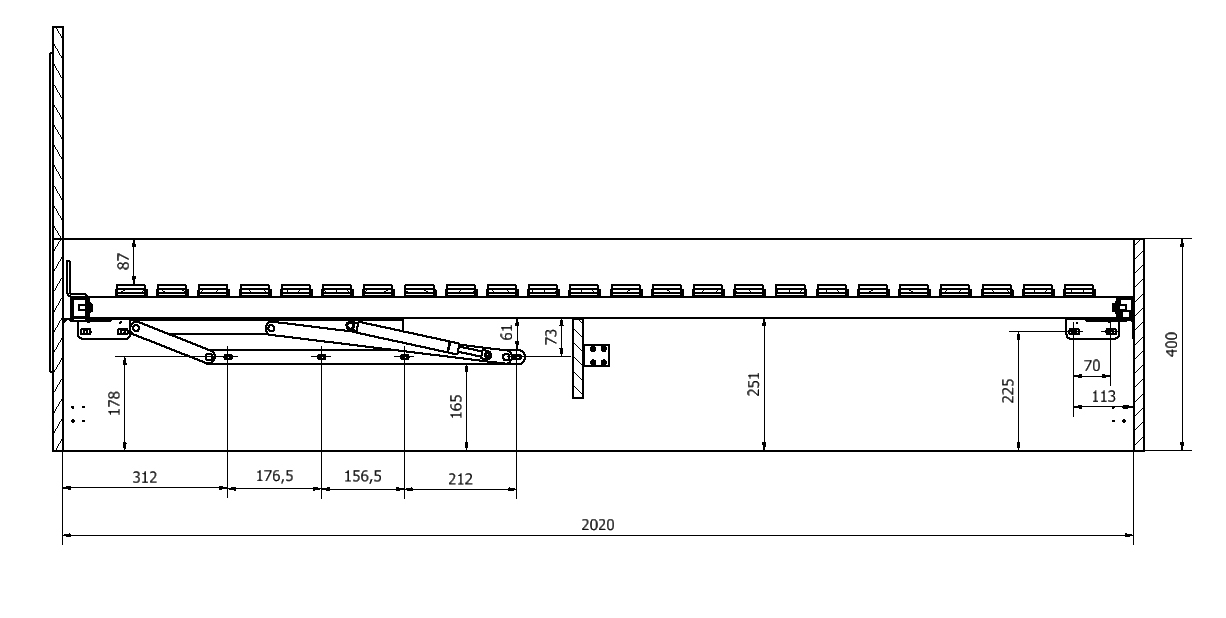

Grotelės, keliamos iš kojų pusės

Skylės ST mechanizmui – kėlimas iš kojų pusės

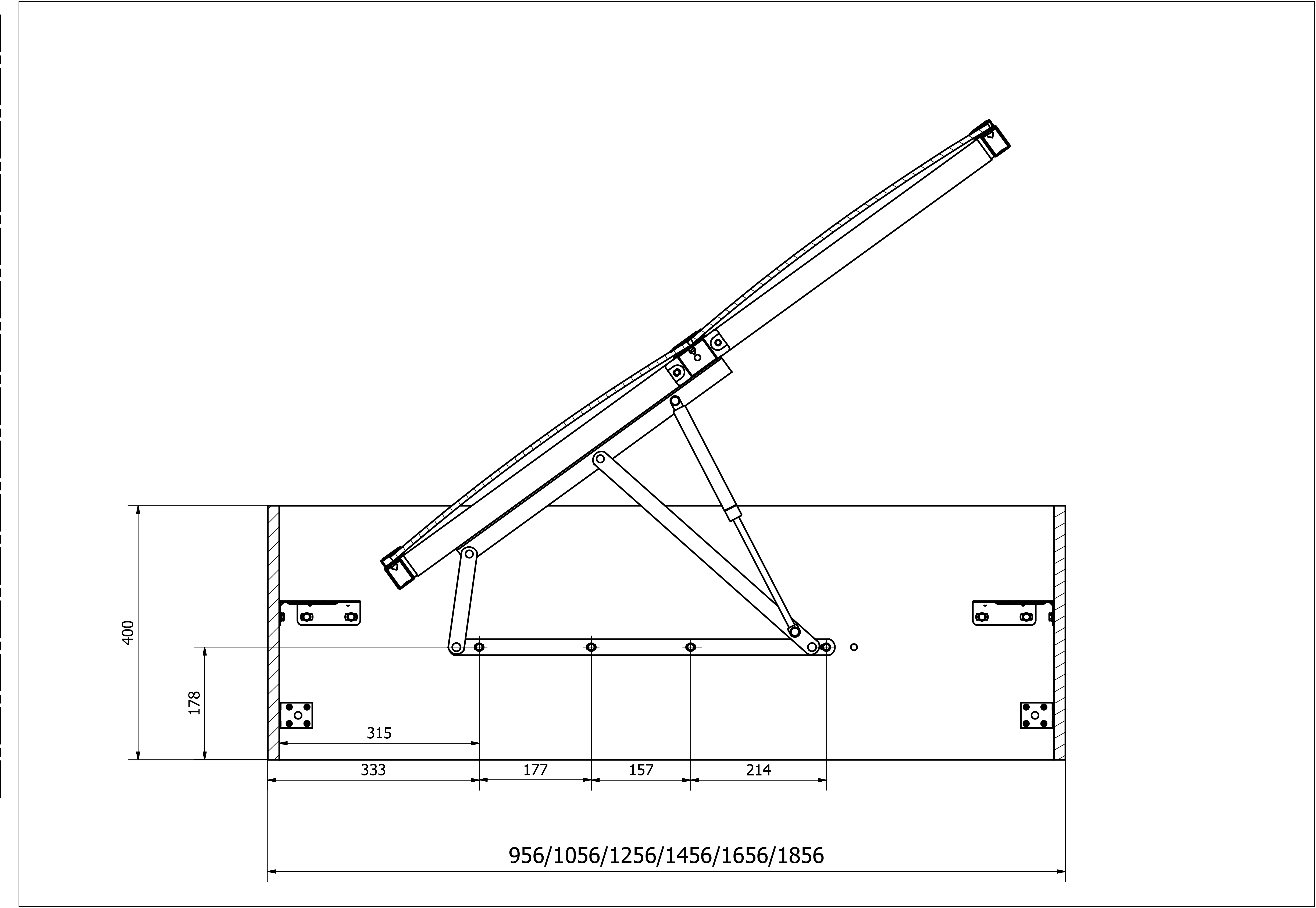

Grotelės, keliamos iš šono

4 Amortizatorių parinkimas pagal čiužinį

Amortizatorių parinkimas priklauso nuo čiužinio svorio ir storio. Rekomenduojame pasinaudoti mūsų skaičiuokle: Kaip parinkti tinkamus amortizatorius grotelėms? Skaičiuoklė

Dėmesio:
